100W 線性電源(一體化) DLX系列

電源尺寸：220*180*76mm
輸入電壓：220VAC(198-242VAC)
輸出電壓：5V,9V,12V,24V,48V
輸出功率：100W
PDF下載：  【PDF下載】

產品詳情

100W  線性電源(一體化) DLX系列

典型特性
★高功率密度，超薄設計，讓體積做到最小
★多重保護功能設計
★采用基板工藝生產，加強了產品可靠性
★加強電磁兼容設計，可在強電磁環境工作
★具有低EMC特性，已通過歐盟CE認證
★一體化灌封加強了防腐、防潮、防震性能
★抗震性設計，滿足軍標要求可做車載電源使用
★專業為小型發射基站和車載移動設備設計
★具有輸入過壓、欠壓、輸出過壓、過流、短路保護
技術參數
產品型號： DLX100S7-220S□-★,DLX100S7-220D□□-★,DLX100S7-220T□□□-★
型號說明： ■代表輸入電壓； □代表輸出電壓；★代表產品級別 參見下面產品級別
輸入電壓： ■220VAC(198-242VAC)
輸出電壓： □DC 5V,9V,12V,24V,48V任選
產品級別： ★軍工級加 J, 航天級加H, 工業級省略
輸出功率： 100W
電源尺寸： 220*180*76
電壓精度： Vo1:±1%
源效應： ＜±1%
負載效應： ＜±2%
動態響應： 400us
紋波和噪聲： <0.1%Vo
溫度系數： <±0.05℃
工作頻率： 200KHz
效率： >60%
過流保護： >120%
過溫保護： 90℃；降溫自恢復
隔離電阻： >100M?
工作環境溫度： -25~+55℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)
儲存溫度： -45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)
工作濕度： 5%~85%RH
儲存濕度： 5%~95%RH
隔離電壓： Vin-Vo 1500VAC;  Vin-FG 2500VAC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作環境溫度： 工業品-25~+55℃ 軍用品 -40~+70℃
儲存環境溫度： 工業品-40~+105℃
抗震性（隨機）： 頻率范圍：20~100Hz,+6dB/倍頻;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍頻X,Y,Z方向各15min
沖擊（半正弦）： 加速度：a=50g±5g沖擊時間：8~12ms  X,Y,Z方向各6次
冷卻方式： 自然空冷或傳導制冷
接線方式： 端子接線
MTBF： 500000H
電源部分型號
型號 功率(W) 輸入電壓(V) 輸出電壓（V） 輸出路數 安裝方式 PDF下載
DLX100S7-220S0505 100W 220VAC(198-242VAC) 5V 5VDC 多路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S1205 100W 220VAC(198-242VAC) 12V 5VDC 多路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S1505 100W 220VAC(198-242VAC) 15V 5VDC 多路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S2405 100W 220VAC(198-242VAC) 24V 5VDC 多路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S4805 100W 220VAC(198-242VAC) 48V 5VDC 多路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S48 100W 220VAC(198-242VAC) 48VDC 單路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S28 100W 220VAC(198-242VAC) 28VDC 單路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S24 100W 220VAC(198-242VAC) 24VDC 單路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S15 100W 220VAC(198-242VAC) 15VDC 單路 端子接線 100W 線性電源(一體化) DLX
DLX100S7-220S9 100W 220VAC(198-242VAC) 9VDC 單路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S12 100W 220VAC(198-242VAC) 12VDC 單路 端子接線 100W 線性電源(一體化) DLX系列
DLX100S7-220S05 100W 220VAC(198-242VAC) 5VDC 單路 端子接線 100W 線性電源(一體化) DLX系列

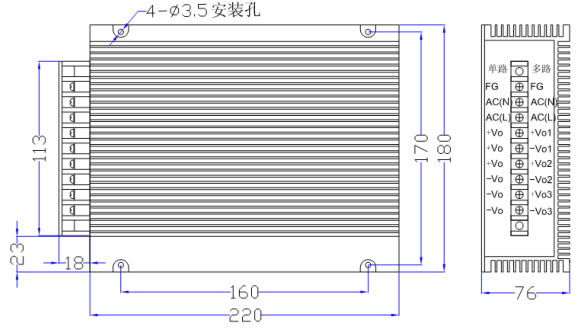

外型尺寸
100W 線性電源(一體化) DLX系列產品圖
