500W DZA-S系列 高可靠AC-DC電源模塊

電源尺寸：200*160*56mm
輸入電壓：220V(165-264VAC);110V(70-140VAC);180V(90-264VAC)
輸出電壓：28V,3.3V,15V,12V,24V,5V,48V,110V,220V
輸出功率： 500
WPDF下載： 【PDF下載】

產品詳情

500W DZA-S系列 高可靠AC-DC電源模塊

典型特性
★高功率密度，超薄設計，讓體積做到最小
★多重保護功能設計
★采用基板工藝生產，加強了產品可靠性
★加強電磁兼容設計，可在強電磁環境工作
★具有低EMC特性，已通過歐盟CE認證
★一體化灌封加強了防腐、防潮、防震性能
★抗震性設計，滿足軍標要求可做車載電源使用
★專業為小型發射基站和車載移動設備設計
★具有輸入過壓、欠壓、輸出過壓、過流、短路保護
技術參數
產品型號： DZA500S-■S□-★; DZA500S-■D□□-★; DZA500S-■T□□□-★
型號說明： ■代表輸入電壓； □代表輸出電壓；★代表產品級別 參見下面產品級別
輸入電壓： ■ 220V(165-264VAC);110V(70-140VAC);180V(90-264VAC)
輸出電壓： □DC 28V,3.3V,15V,12V,24V,5V,48V,110V,220V任選
產品級別： ★軍工級加 J, 航天級加H, 工業級省略
輸出功率： 500W
電源尺寸： 200*160*56
電壓精度： Vo1:<±1%
源效應： ＜±0.2%
負載效應： ＜±0.5%
動態響應： 400us
紋波和噪聲： <1%Vo
功率因數校正： >0.98
溫度系數： <±0.02℃
工作頻率： 200KHz
效率： >85%
過流保護： >120%
過溫保護： 90℃；降溫自恢復
隔離電阻： 500M?
工作環境溫度： -25~+55℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)
儲存溫度： -45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)
工作濕度： 5%~85%RH
儲存濕度： 5%~95%RH
隔離電壓： Vin-Vo 1500VAC; Vin-FG 1500VAC; Vo- FG 500VDC
抗震性： 10~55Hz 5g
工作環境溫度： 工業品-25~+55℃ 軍用品 -40~+70℃
儲存環境溫度： 工業品-40~+105℃
抗震性（隨機）： 頻率范圍：20~100Hz,+6dB/倍頻;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍頻X,Y,Z方向各15min
沖擊（半正弦）： 加速度：a=50g±5g沖擊時間：8~12ms  X,Y,Z方向各6次
冷卻方式： 外配散熱器傳導制冷或風機制冷
接線方式： 采用柵欄式壓接線纜
MTBF： 500000H
電源部分型號
型號 功率(W) 輸入電壓(V) 輸出電壓（V） 輸出路數 安裝方式 PDF下載
DZA500S-220S28 500W 220V(165-265VAC) 28V 單路 端子接線
DZA500S-110S3.3 500W 110V(70-140VAC) 3.3V 單路 端子接線
DZA500S-180S28 500W 180V(90-264VAC) 28V 單路 端子接線
DZA500S-180S15 500W 180V(90-264VAC) 15V 單路 端子接線
DZA500S-180S12 500W 180V(90-264VAC) 12V 單路 端子接線
DZA500S-220S15 500W 220V(165-265VAC) 15V 單路 端子接線
DZA500S-180S24 500W 180V(90-264VAC) 24V 單路 端子接線
DZA500S-180S05 500W 180V(90-264VAC) 5V 單路 端子接線
DZA500S-180S48 500W 180V(90-264VAC) 48V 單路 端子接線
DZA500S-180S110 500W 180V(90-264VAC) 110V 單路 端子接線
DZA500S-180S220 500W 180V(90-264VAC) 220V 單路 端子接線
DZA500S-220S220 500W 220V(165-265VAC) 220V 單路 端子接線
DZA500S-220S110 500W 220V(165-265VAC) 110V 單路 端子接線
DZA500S-220S48 500W 220V(165-265VAC) 48V 單路 端子接線
DZA500S-220S24 500W 220V(165-265VAC) 24V 單路 端子接線
DZA500S-220S12 500W 220V(165-265VAC) 12V 單路 端子接線
DZA500S-220S05 500W 220V(165-265VAC) 5V 單路 端子接線
DZA500S-220T122448 500W 220V(165-265VAC) 12V 24V 48V 三路 端子接線
DZA500S-220T051224 500W 220V(165-265VAC) 5V 12V 24V 三路 端子接線
DZA500S-220T051212 500W 220V(165-265VAC) 5V 12V 12V 三路 端子接線
DZA500S-220T050512 500W 220V(165-265VAC) 5V 5V 12V 三路 端子接線
DZA500S-180T050512 500W 180V(90-264VAC) 5V 5V 12V 三路 端子接線
DZA500S-180T051212 500W 180V(90-264VAC) 5V 12V 12V 三路 端子接線
DZA500S-180T051224 500W 180V(90-264VAC) 5V 12V 24V 三路 端子接線
DZA500S-110T051224 500W 110V(70-140VAC) 5V 12V 24V 三路 端子接線
DZA500S-110T051212 500W 110V(70-140VAC) 5V 12V 12V 三路 端子接線
DZA500S-110T050512 500W 110V(70-140VAC) 5V 5V 12V 三路 端子接線
DZA500S-220D1515 500W 220V(165-265VAC) 15V 15V 雙路 端子接線
DZA500S-220D1212 500W 220V(165-265VAC) 12V 12V 雙路 端子接線
DZA500S-220D0524 500W 220V(165-265VAC) 5V 24V 雙路 端子接線
DZA500S-220D0512 500W 220V(165-265VAC) 5V 12V 雙路 端子接線
DZA500S-220D0505 500W 220V(165-265VAC) 5V 5V 雙路 端子接線
DZA500S-220D053.3 500W 220V(165-265VAC) 5V 3.3V 雙路 端子接線
DZA500S-180D053.3 500W 180V(90-264VAC) 5V 3.3V 雙路 端子接線
DZA500S-180D0505 500W 180V(90-264VAC) 5V 5V 雙路 端子接線
DZA500S-180D0512 500W 180V(90-264VAC) 5V 12V 雙路 端子接線
DZA500S-180D0524 500W 180V(90-264VAC) 5V 24V 雙路 端子接線
DZA500S-180D1212 500W 180V(90-264VAC) 12V 12V 雙路 端子接線
DZA500S-180D1224 500W 180V(90-264VAC) 12V 24V 雙路 端子接線
DZA500S-180D1515 500W 180V(90-264VAC) 15V 15V 雙路 端子接線
DZA500S-110D1515 500W 110V(70-140VAC) 15V 15V 雙路 端子接線
DZA500S-110D1224 500W 110V(70-140VAC) 12V 24V 雙路 端子接線
DZA500S-110D1212 500W 110V(70-140VAC) 12V 12V 雙路 端子接線
DZA500S-110D0524 500W 110V(70-140VAC) 5V 24V 雙路 端子接線
DZA500S-110D0512 500W 110V(70-140VAC) 5V 12V 雙路 端子接線
DZA500S-110D0505 500W 110V(70-140VAC) 5V 5V 雙路 端子接線
DZA500S-110D053.3 500W 110V(70-140VAC) 5V 3.3V 雙路 端子接線
DZA500S-220D1224/1015 500W 220V(165-264VAC) 12V 24V 雙路 端子接線

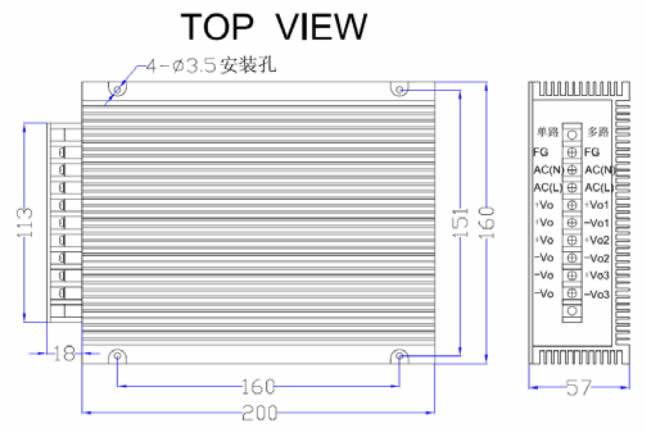

外型尺寸
